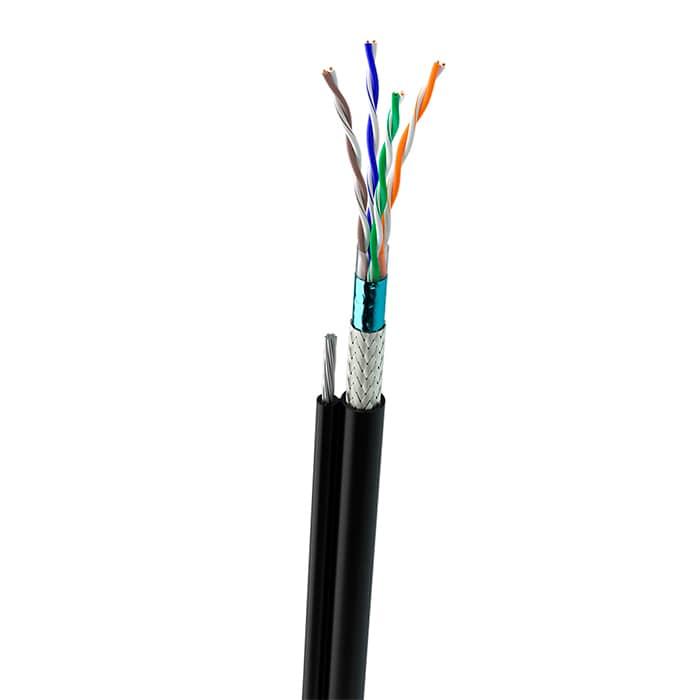

Кабель вита пара Одескабель КППЭт-ВП (16) 10*2*0,50

Застосування

Для експлуатації в структурованих кабельних систем (СКС) зв'язку на частотах до 16 МГц, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Підвіска на опорах повітряних ліній.

Структура кабелю

  • Струмопровідна жила - мідна м'яка дріт Ø 0,50 мм
  • Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, різко відрізняються за кольором, скручені у пару односпрямованої або різноспрямованою скручуванням.
  • Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальну забарвлення. Скріпляюча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
  • Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелі з числом пар більше 100). Скріпляюча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
  • Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.
  • Екран - алюмополімерної стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладена мідна луджена дріт Діаметром 0,4 мм
  • Оболонка - ПЕ світлостабілізована.
    Оболонка накладено одночасно на трос і сердечник.
  • Трос - світ зі сталевих дротів. Ø троса або 3,1 3,7 мм.

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Основні техніко-експлуатаційні характеристики

Кількість пар10
Діаметр ізольованого кабелю, мм8,1
Діаметр кабелю, мм10,8
Висота кабелю, мм19
Маса кабелю, кг/км158
Температурний діапазон експлуатації -20 °C ... +60 °C
Температурний діапазон прокладки і монтажу -10 °C ... +60 °C
Радіус вигину ≥10 діаметрів кабелю.
Мінімальний термін служби 20 років
Діаметр струмопровідних жил, мм, ном. 0,50
Електричне опір струмопровідної жили постійному струму, Ом/км, не більше 100
Омическая асиметрія жив у парі, %, не більше 5
Рабочая емкость при частоте от 0,01 до 2,0 кГц, нФ/км, не более 55
Электрическое сопротивление изоляции, не менее, МОм•км 5000
Переходное затухание на ближнем конце кабеля (NEXT), на длине 100 м, не менее, дБ:
- при частоте 1 000 кГц 41
- при частоте 4 000 кГц 32
- при частоте 10 000 кГц 26
- при частоте 16 000 кГц 23
Собственное затухание, на длине 100 м, не более, дБ:
- при частоте 1 000 кГц 4,0
- при частоте 4 000 кГц 5,6
- при частоте 10 000 кГц 9,8
- при частоте 16 000 кГц 13,1
Защищенность на дальнем конце кабеля (ELFEXT), на длине 100 м, не менее, дБ
- при частоте 1 000 кГц 39
- при частоте 4 000 кГц 27
- при частоте 10 000 кГц 19
- при частоті 16 000 hz 15
Зворотні втрати (RL), на довжині 100 м, не менше, дБ
- при частоті 1 000 кГц 12
- при частоті 4 000 кГц 12
- при частоті 10 000 кГц 12
- при частоті 16 000 hz 10
Конструктивні особливості
Кількість пар10
Користувацькі характеристики
Висота кабелю19
Діаметр ізольованого троса8,1
Діаметр кабелю10,8
Діаметр струмопровідних жил0,50
Маса кабелю158
Мінімальний термін служби20 років
Омическая асиметрія жив у парі5
Робоча ємність при частоті від 055
Радіус вигину≥10 діаметрів кабелю.
Температурний діапазон прокладки і монтажу-10 °C ... +60 °C
Температурний діапазон експлуатації-20 °C ... +60 °C
Електричне опір ізоляції5000
Електричне опір струмопровідної жили постійному струму100
