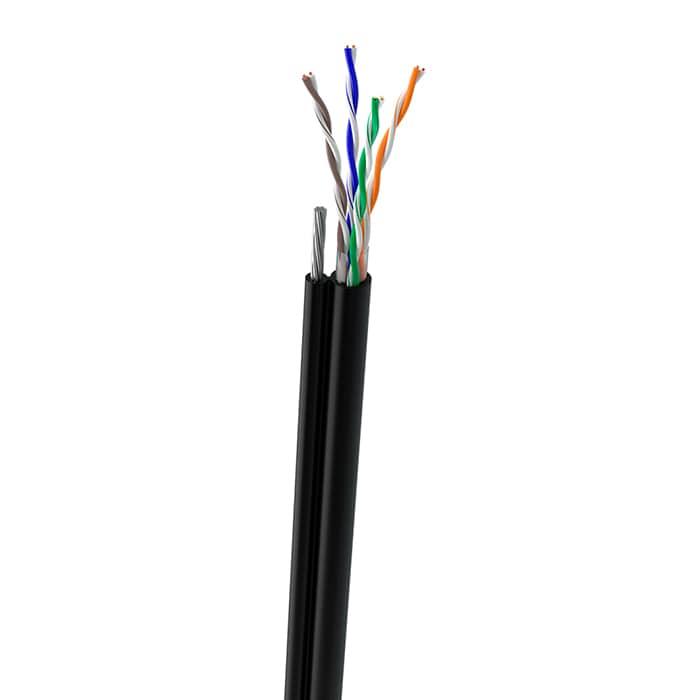

Кабель вита пара КППт-ВП (100) 4*2*0,51 (U/UTP-cat.5E) Одескабель

Кабель вита пара КППт-ВП (100) 4*2*0,51 (U/UTP-cat.5E) Одескабель

Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T (до 55 метрів)

Структура кабелю

• Струмопровідна жила (ТПЖ): мідна відпалений дріт
• Ізоляція: суцільна, ПЕ
• Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
  пара 1: біло-синя/синя
  пара 2: біло-помаранчева/помаранчева
  - пара 3: біло-зелена/зелена
  - пара 4: біло-коричнева/коричнева
• Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
• Несучий елемент: трос із сталевих оцинкованих дротів, розмір троса 7х0,5 мм
• Оболонка: світлостабілізована ПЕ чорного кольору

Стандарти/ТУ

• Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018
• Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1

Основні техніко-експлуатаційні характеристики

• Температурний діапазон:
  - під час монтажу: -10 °C...+60 °C
  - під час експлуатації: -20 °C...+60 °C
• Радіус вигину: ≥ 10 діаметрів кабелю
• Зусилля розтягування: ≤ N 1200

Електричні характеристики при 20 °C

Параметр	Од. зм.	Значення
Робоча ємність, не більше	нФ/км	56
Електричне опір тпж постійному струму, не більше	Ом/км	95
Омическая асиметрія жив у парі, не більше	%	2
Електричний опір ізоляції, не менше	ГОм/км	5
Номінальна швидкість поширення сигналу	%	68
Модуль хвильового опору в діапазоні частот від 1 до 100 МГц	Ом	100 +/-15
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд	кВ	2,5

Характеристики передачі сигналу при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100
Власне загасання:	2,1	4,1	6,5	8,3	9,3	11,7	17	22
NEXТ, дБ, не менше	65,3	56,3	50,3	47,2	45,8	42,9	38,4	35,3
PS NEXТ, дБ, не менше	62,3	53,3	47,3	44,2	42,8	39,9	35,4	32,3
ELFEXТ, дБ, не менше	64	52	44	39,9	38	34,1	28,1	24
PS ELFEXТ, дБ, не менше	61	49	41	36,9	35	31,1	25,1	21
Return Loss, дБ, не менше	20	23	25	25	25	23,6	21,5	20,1
