Кабель вита пара КПпПО-вторинного поліетилену (1000) 4*2*0,58 (S/FTP cat.7А) Одескабель

Кабель вита пара КПпПО-вторинного поліетилену (1000) 4*2*0,58 (S/FTP cat.7А) Одескабель

Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T

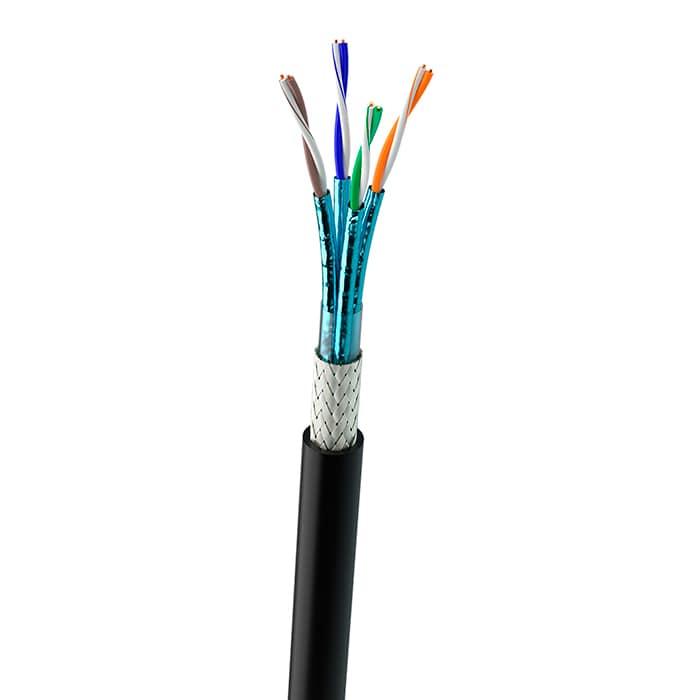

Структура кабелю

• Струмопровідна жила (ТПЖ): мідна відпалений дріт
• Ізоляція: плівко-пориста, ПЕ
• Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
  - пара 1: біла/синя
  пара 2: біла/помаранчева
  - пара 3: біла/зелена
  - пара 4: білий/коричневий
• Екран пари: алюмополімерної стрічка (металом назовні)
• Поясна ізоляція: плівка ПЕТ-Е, без перекриття (з просвітом)
• Екран сердечника: оплетка з мідної лудженої дроту
• Оболонка: світлостабілізована ПЕ чорного кольору

Стандарти/ТУ

• Требование к кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-9-1, ТУ У 27.3-05758730-097:2018
• Требование к кабельной проводке: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1

Основные технико-эксплуатационные характеристики

• Температурный диапазон:
  - во время монтажа: -10 °C...+60 °C
  - во время эксплуатации: -50 °C...+60 °C
• Радиус изгиба: ≥ 10 диаметров кабеля
• Усилие растяжения: ≤ 85 N

Электрические характеристики при 20 °C

Параметр	Ед. изм.	Значение
Рабочая емкость, не более	нФ/км	56
Электрическое сопротивление тпж постоянному току, не более	Ом/км	71
Омическая асимметрия жил в паре, не более	%	2
Електричний опір ізоляції, не менше	ГОм/км	5
Номінальна швидкість поширення сигналу	%	80
Модуль хвильового опору	Ом
-в діапазоні частот від 1 до 100 МГц		100 +/-15
-в діапазоні частот від 101 до 250 МГц		100 +/-22
-в діапазоні частот від 251 до 1000 МГц		100 +/-25
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд	кВ	2,5

Характеристики передачі сигналу при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250	500	600	1000
Власне загасання, дБ/100 м, не більше	2	3,7	5,8	7,3	8,2	10,3	14,8	18,5	29,7	42,8	47,1	61,9
NEXТ, дБ, не менше	78	78	78	78	78	78	78	75,4	69,4	64,9	63,7	60,4
PS NEXТ, дБ, не менше	75	75	75	75	75	75	75	72,4	66,4	61,9	60,7	57,4
ELFEXТ, дБ, не менше	78	78	75,3	71,2	69,3	65,4	59,4	55,3	47,3	41,3	39,7	35,3
PS ELFEXТ, дБ, не менше	75	75	72,3	68,2	66,3	62,4	56,4	52,3	44,3	38,3	36,7	32,3
Return Loss, дБ, не менше	20	23	25	25	25	23,6	21,5	20,1	17,3	17,3	17,3	15,1
