Кабель вита пара КПпВЭ-вторинного поліетилену (600) 4*2*0,56 (F/FTP cat.7) Одескабель

Кабель вита пара КПпВЭ-вторинного поліетилену (600) 4*2*0,56 (F/FTP cat.7) Одескабель

Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T

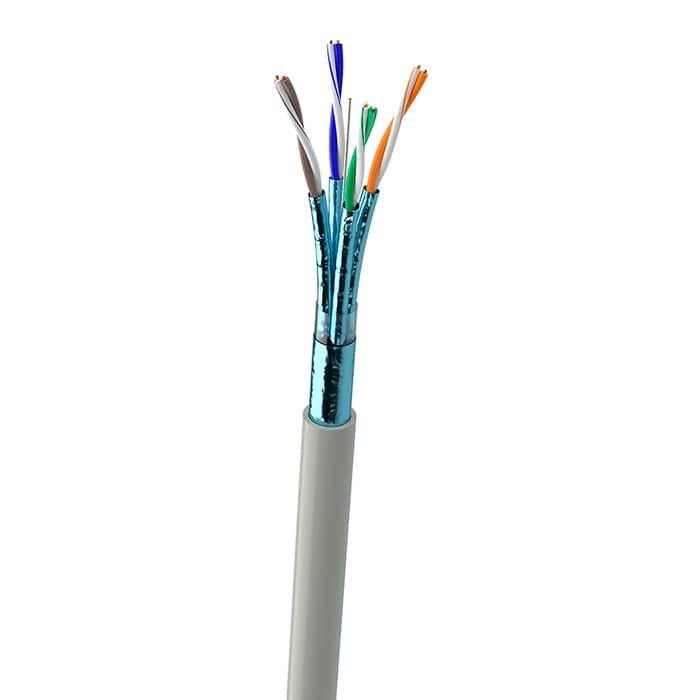

Структура кабелю

• Струмопровідна жила (ТПЖ): мідна відпалений дріт
• Ізоляція: плівко-пориста, ПЕ
• Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
  - пара 1: біла/синя
  пара 2: біла/помаранчева
  - пара 3: біла/зелена
  - пара 4: білий/коричневий
• Екран пари: алюмополімерної стрічка (металом назовні)
• Дренажний провідник: мідна луджена дріт діаметром 0,4 мм, в центрі сердечника
• Поясна ізоляція: плівка ПЕТ-Е, без перекриття (з просвітом)
• Екран сердечника: алюмополімерної стрічка (металом всередину)
• Оболонка: ПВХ

Стандарти/ТУ

• Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-4-1, ТУ У 27.3-05758730-097:2018
• Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
• Пожежна безпека: ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2

Основні техніко-експлуатаційні характеристики

• Температурний діапазон:
  - під час монтажу: -10 °C...+60 °C
  - під час експлуатації: -20 °C...+60 °C
• Радіус вигину: ≥ 10 діаметрів кабелю
• Зусилля розтягування: ≤ 85 N

Електричні характеристики при 20 °C

Параметр	Од. зм.	Значення
Робоча ємність, не більше	нФ/км	56
Електричне опір тпж постійному струму, не більше	Ом/км	75
Омическая асиметрія жив у парі, не більше	%	2
Електричний опір ізоляції, не менше	ГОм/км	5
Номінальна швидкість поширення сигналу	%	80
Модуль хвильового опору	Ом
-в діапазоні частот від 1 до 100 МГц		100 +/-15
-в діапазоні частот від 101 до 250 МГц		100 +/-22
-в діапазоні частот від 251 до 600 МГц		100 +/-25
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд	кВ	2,5

Характеристики передачі сигналу при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250	500	600
Власне загасання, дБ/100 м, не більше	2	3,7	5,9	7,4	8,3	10,4	14,9	19	31	45,3	50,1
NEXТ, дБ, не менше	78	78	78	78	78	78	75,5	72,4	66,4	61,9	60,7
PS NEXТ, дБ, не менше	75	75	75	75	75	75	72,5	69,4	63,4	58,9	57,7
ELFEXТ, дБ, не менше	78	78	75,3	71,2	69,3	65,4	59,4	55,3	47,3	41,3	39,7
PS ELFEXТ, дБ, не менше	75	75	72,3	68,2	66,3	62,4	56,4	52,3	44,3	38,3	36,7
Return Loss, дБ, не менше	20	23	25	25	25	23,6	21,5	20,1	17,3	17,3	17,3
