Кабель вита пара КПпВонг-HFЭ-вторинного поліетилену (500) 4*2*0,56 (F/FTP cat.6A LSOH) Одескабель

Кабель вита пара КПпВонг-HFЭ-вторинного поліетилену (500) 4*2*0,56 (F/FTP cat.6A LSOH) Одескабель

Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T

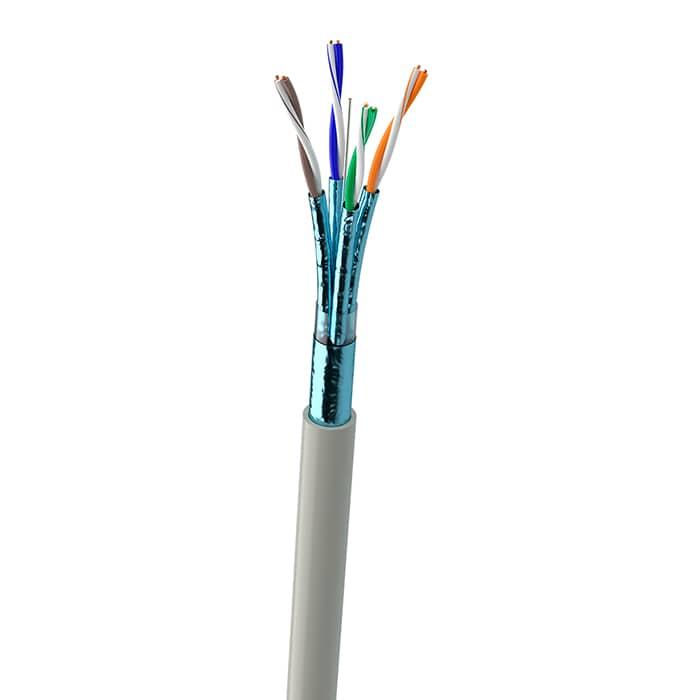

Структура кабелю

• Струмопровідна жила (ТПЖ): мідна відпалений дріт
• Ізоляція: плівко-пориста, ПЕ
• Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
  - пара 1: біла/синя
  пара 2: біла/помаранчева
  - пара 3: біла/зелена
  - пара 4: білий/коричневий
• Екран пари: алюмополімерної стрічка (металом назовні)
• Дренажний провідник: мідна луджена дріт діаметром 0,4 мм, в центрі сердечника
• Поясна ізоляція: плівка ПЕТ-Е, без перекриття (з просвітом)
• Екран сердечника: алюмополімерної стрічка (металом всередину)
• Оболонка: LSZH

Стандарти/ТУ

• Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-10-1, ТУ У 27.3-05758730-097:2018
• Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
• Пожежна безпека: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2

Основні техніко-експлуатаційні характеристики

• Температурний діапазон:
  - під час монтажу: -10 °C...+60 °C
  - під час експлуатації: -20 °C...+60 °C
• Радіус вигину: ≥ 10 діаметрів кабелю
• Зусилля розтягування: ≤ 85 N

Електричні характеристики при 20 °C

Параметр	Од. зм.	Значення
Робоча ємність, не більше	нФ/км	56
Электрическое сопротивление тпж постоянному току, не более	Ом/км	75
Омическая асимметрия жил в паре, не более	%	2
Электрическое сопротивление изоляции, не менее	ГОм/км	5
Номинальная скорость распространения сигнала	%	80
Модуль волнового сопротивления	Ом
-в диапазоне частот от 1 до 100 МГц		100 +/-15
-в диапазоне частот от 101 до 250 МГц		100 +/-22
-в диапазоне частот от 251 до 500 МГц		100 +/-25
Испытательное напряжение постоянным током между жилами, жилами и экраном в течение 2 секунд	кВ	2,5

Характеристики передачи сигнала при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250	500
Собственное затухание, дБ/100 м, не более	2,1	3,8	5,9	7,5	8,4	10,5	15	19,1	31,1	45,3
NEXТ, дБ, не менее	75,3	66,3	60,3	57,2	55,8	52,9	48,4	45,3	39,3	34,8
PS NEXТ, дБ, не менее	72,3	63,3	57,3	54,2	52,8	49,9	45,4	42,3	36,3	31,8
ELFEXТ, дБ, не менее	68	56	48	43,9	42	38,1	32,1	28	20	14
PS ELFEXТ, дБ, не менше	65	53	45	40,9	39	35,1	29,1	25	17	11
