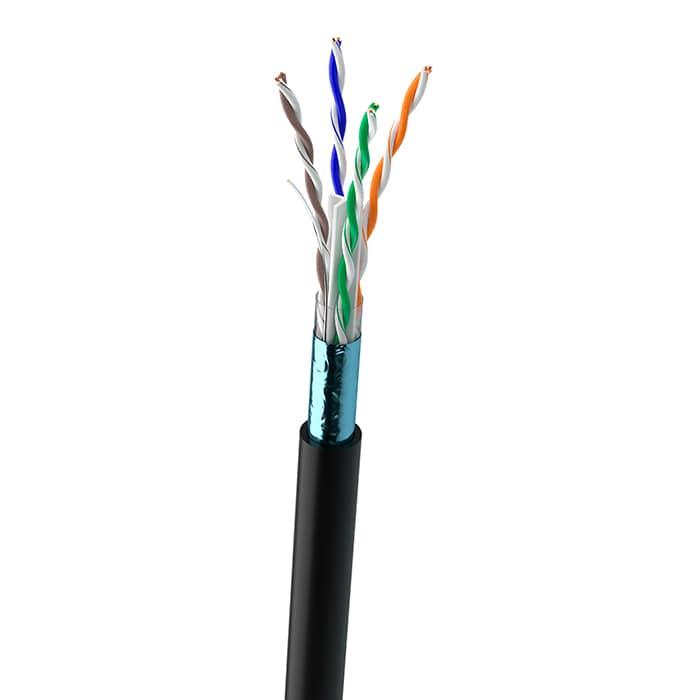

Кабель вита пара КППЭ-ВП (250) 4*2*0,57 (F/UTP-cat.6) Одескабель

Кабель вита пара КППЭ-ВП (250) 4*2*0,57 (F/UTP-cat.6) Одескабель

Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T (до 55 метрів)

Структура кабелю

• Струмопровідна жила (ТПЖ): мідна відпалений дріт
• Ізоляція: суцільна, ПЕ
• Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
  пара 1: біло-синя/синя
  пара 2: біло-помаранчева/помаранчева
  - пара 3: біло-зелена/зелена
  - пара 4: біло-коричнева/коричнева
• Роздільник пар (кордель): ПЕ
• Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
• Екран сердечника: алюмополімерної стрічка (металом всередину)
• Дренажний провідник: мідна луджена дріт діаметром 0,4 мм (під екраном)
• Оболонка: світлостабілізована ПЕ чорного кольору

Стандарти/ТУ

• Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-5-1, ТУ У 27.3-05758730-097:2018
• Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1

Основні техніко-експлуатаційні характеристики

• Температурний діапазон:
  - під час монтажу: -10 °C...+60 °C
  - під час експлуатації: -50 °C...+60 °C
• Радіус вигину: ≥ 10 діаметрів кабелю
• Зусилля розтягування: ≤ 85 N

Електричні характеристики при 20 °C

Параметр	Од. зм.	Значення
Робоча ємність, не більше	нФ/км	56
Електричне опір тпж постійному струму:	Ом/км	83
Омическая асиметрія жив у парі, не більше	%	2
Електричний опір ізоляції, не менше	ГОм/км	5
Номінальна швидкість поширення сигналу	%	68
Модуль хвильового опору:
-в діапазоні частот від 1 до 100 МГц	Ом	100 +/-15
-в діапазоні частот від 101 до 250 МГц	Ом	100 +/-22
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд	кВ	2,5

Характеристики передачі сигналу при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250
Власне загасання, дБ/100 м, не більше	2,1	3,8	6	7,6	8,5	10,7	15,5	19,9	33
NEXТ, дБ, не менше	75,3	66,3	60,3	57,2	55,8	52,9	48,4	45,3	39,3
PS NEXТ, дБ, не менше	72,3	63,3	57,3	54,2	52,8	49,9	45,4	42,3	36,3
ELFEXТ, дБ, не менше	68	56	48	43,9	42	38,1	32,1	28	20
PS ELFEXТ, дБ, не менше	65	53	45	40,9	39	35,1	29,1	25	17
Return Loss, дБ, не менше	20	23	25	25	25	23,6	21,5	20,1	17,3
