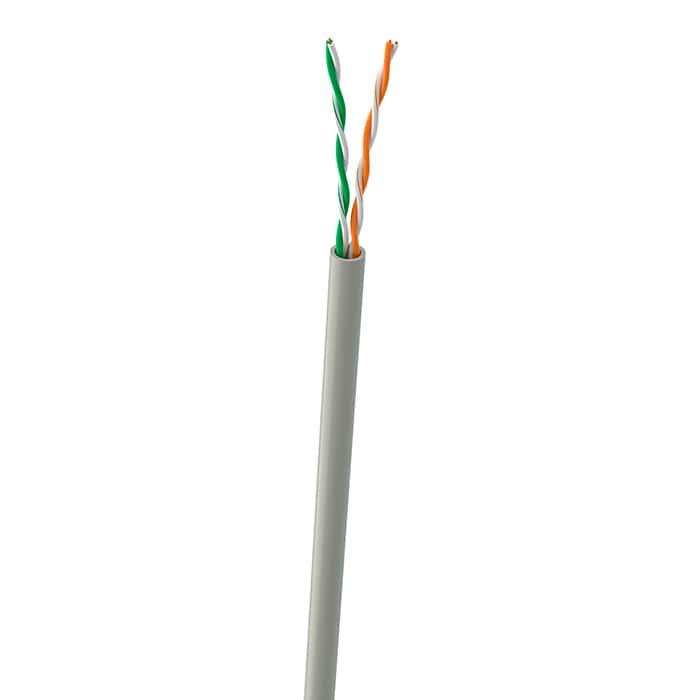

Кабель вита пара Одескабель КПВ-ВП (16) 5*2*0,50

Кабель вита пара Одескабель КПВ-ВП (16) 5*2*0,50

Застосування

Для експлуатації в структурованих кабельних систем (СКС) зв'язку на частотах до 16 МГц, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Прокладка внутрішніх стін будівель, у вертикальних і горизонтальних кабелепроводах і кабелеростах.

Структура кабелю

• Струмопровідна жила - мідна м'яка дріт Ø 0,50.
• Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, різко відрізняються за кольором, скручені у пару односпрямованої або різноспрямованою скручуванням.
• Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальну забарвлення. Скріпляюча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
• Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелі з числом пар більше 100). Скріпляюча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
• Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.
• Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Основні техніко-експлуатаційні характеристики

Кількість пар	5
Зовнішній діаметр кабелю, мм, не більше	9,4
Маса кабелю, кг/км	53
Температурний діапазон експлуатації	-20 °C ... +60 °C
Температурний діапазон прокладки і монтажу	-10 °C ... +60 °C
Радіус вигину	≥10 діаметрів кабелю.
Мінімальний термін служби	20 років
Діаметр струмопровідних жил, мм, ном.	0,50
Електричне опір струмопровідної жили постійному струму, Ом/км, не більше	100
Омическая асиметрія жив у парі, %, не більше	5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ/км, не більше	55
Електричний опір ізоляції, не менше, МОм•км	5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині 100 м, не менше, дБ:
- при частоті 1 000 кГц	41
- при частоті 4 000 кГц	32
- при частоті 10 000 кГц	26
- при частоті 16 000 hz	23
Власне загасання, на довжині 100 м, не більше, дБ:
- при частоті 1 000 кГц	4,0
- при частоті 4 000 кГц	5,6
- при частоті 10 000 кГц	9,8
- при частоті 16 000 hz	13,1
Захищеність на дальньому кінці кабелю (ELFEXT), на довжині 100 м, не менше, дБ
- при частоті 1 000 кГц	39
- при частоті 4 000 кГц	27
- при частоті 10 000 кГц	19
- при частоті 16 000 hz	15
Зворотні втрати (RL), на довжині 100 м, не менше, дБ
- при частоті 1 000 кГц	12
- при частоті 4 000 кГц	12
- при частоті 10 000 кГц	12
- при частоті 16 000 hz	10
