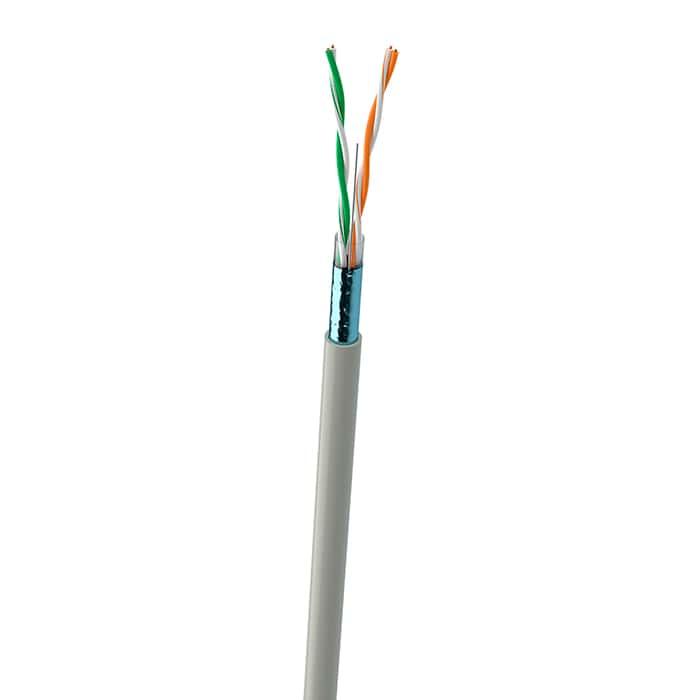

Кабель вита пара Одескабель КПВЭ-ВП (16) 300*2*0,50
Застосування
Для експлуатації в структурованих кабельних систем (СКС) зв'язку на частотах до 16 МГц, при номінальній напрузі до 50В змінного струму частотою 50 Гц або до 72В постійного струму.
Прокладка внутрішніх стін будівель, у вертикальних і горизонтальних кабелепроводах і кабелеростах, в умовах підвищених електромагнітних впливів.
Структура кабелю
- Струмопровідна жила - мідна м'яка дріт Ø 0,50.
- Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, різко відрізняються за кольором, скручені у пару односпрямованої або різноспрямованою скручуванням.
- Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальну забарвлення. Скріпляюча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
- Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелі з числом пар більше 100). Скріпляюча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
- Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.
- Екран - алюмополімерної стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладена мідна луджена дріт Діаметром 0,4 мм
- Оболонка - полівінілхлоридний пластикат (ПВХ).
Стандарти/ТУ
ТУ У 31.3 - 05758730-030:2003
Основні техніко-експлуатаційні характеристики
Кількість пар | 300 |
Зовнішній діаметр кабелю, мм, не більше | 37,6 |
Маса кабелю, кг/км | 1671 |
Температурний діапазон експлуатації | -20 °C ... +60 °C |
Температурний діапазон прокладки і монтажу | -10 °C ... +60 °C |
Радіус вигину | ≥10 діаметрів кабелю. |
Мінімальний термін служби | 20 років |
Діаметр струмопровідних жил, мм, ном. | 0,50 |
Електричне опір струмопровідної жили постійному струму, Ом/км, не більше | 100 |
Омическая асиметрія жив у парі, %, не більше | 5 |
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ/км, не більше | 55 |
Електричний опір ізоляції, не менше, МОм•км | 5000 |
Переходное затухание на ближнем конце кабеля (NEXT), на длине 100 м, не менее, дБ: | |
- при частоте 1 000 кГц | 41 |
- при частоте 4 000 кГц | 32 |
- при частоте 10 000 кГц | 26 |
- при частоте 16 000 кГц | 23 |
Собственное затухание, на длине 100 м, не более, дБ: | |
- при частоте 1 000 кГц | 4,0 |
- при частоте 4 000 кГц | 5,6 |
- при частоте 10 000 кГц | 9,8 |
- при частоте 16 000 кГц | 13,1 |
Защищенность на дальнем конце кабеля (ELFEXT), на длине 100 м, не менее, дБ | |
- при частоте 1 000 кГц | 39 |
- при частоте 4 000 кГц | 27 |
- при частоте 10 000 кГц | 19 |
- при частоте 16 000 кГц | 15 |
Обратные потери (RL), на длине 100 м, не менее, дБ | |
- при частоте 1 000 кГц | 12 |
- при частоте 4 000 кГц | 12 |
- при частоті 10 000 кГц | 12 |
- при частоті 16 000 hz | 10 |
Конструктивні особливості | |
---|---|
Кількість пар | 300 |
Користувацькі характеристики | |
- при частоті 1 000 кГц | 41 |
- при частоті 4 000 кГц | 32 |
Діаметр струмопровідних жил | 0,50 |
Маса кабелю | 1671 |
Мінімальний термін служби | 20 років |
Зовнішній діаметр кабелю | 37,6 |
Омическая асиметрія жив у парі | 5 |
Робоча ємність при частоті від 0 | 55 |
Радіус вигину | ≥10 діаметрів кабелю. |
Температурний діапазон прокладки і монтажу | -10 °C ... +60 °C |
Температурний діапазон експлуатації | -20 °C ... +60 °C |
Електричне опір ізоляції | 5000 |
Електричне опір струмопровідної жили постійному струму | 100 |
