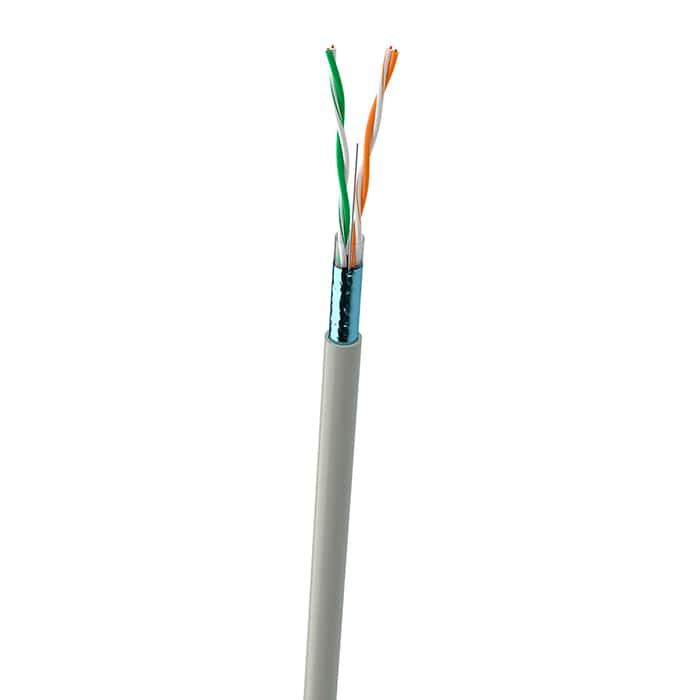

Кабель вита пара Одескабель КПВЭ-ВП (16) 20*2*0,40

Застосування

Для експлуатації в структурованих кабельних систем (СКС) зв'язку на частотах до 16 МГц, при номінальній напрузі до 50В змінного струму частотою 50 Гц або до 72В постійного струму.
Прокладка внутрішніх стін будівель, у вертикальних і горизонтальних кабелепроводах і кабелеростах, в умовах підвищених електромагнітних впливів.

Структура кабелю

  • Струмопровідна жила - мідна м'яка дріт Ø 0,40.
  • Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, різко відрізняються за кольором, скручені у пару односпрямованої або різноспрямованою скручуванням.
  • Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальну забарвлення. Скріпляюча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
  • Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелі з числом пар більше 100). Скріпляюча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
  • Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.
  • Екран - алюмополімерної стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладена мідна луджена дріт Діаметром 0,4 мм
  • Оболонка - полівінілхлоридний пластикат (ПВХ).

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Основные технико-эксплуатационные характеристики

Количество пар20
Наружный диаметр кабеля, мм, не более11,9
Масса кабеля, кг/км112
Температурный диапазон эксплуатации -20 °C ... +60 °C
Температурный диапазон прокладки и монтажа -10 °C ... +60 °C
Радиус изгиба ≥10 диаметров кабеля.
Минимальный срок службы 20 лет
Диаметр токопроводящих жил, мм, ном. 0,40
Электрическое сопротивление токопроводящей жилы постоянному току, Ом/км, не более 150
Омическая асимметрия жил в паре, %, не более 5
Рабочая емкость при частоте от 0,01 до 2,0 кГц, нФ/км, не более 55
Электрическое сопротивление изоляции, не менее, МОм•км 5000
Переходное затухание на ближнем конце кабеля (NEXT), на длине 100 м, не менее, дБ:
- при частоте 1 000 кГц 41
- при частоте 4 000 кГц 32
- при частоте 10 000 кГц 26
- при частоте 16 000 кГц 23
Собственное затухание, на длине 100 м, не более, дБ:
- при частоте 1 000 кГц 4,0
- при частоте 4 000 кГц 5,6
- при частоте 10 000 кГц 9,8
- при частоте 16 000 кГц 13,1
Защищенность на дальнем конце кабеля (ELFEXT), на длине 100 м, не менее, дБ
- при частоте 1 000 кГц 39
- при частоте 4 000 кГц 27
- при частоте 10 000 кГц 19
- при частоте 16 000 кГц 15
Обратные потери (RL), на длине 100 м, не менее, дБ
- при частоте 1 000 кГц 12
- при частоте 4 000 кГц 12
- при частоті 10 000 кГц 12
- при частоті 16 000 hz 10
Конструктивні особливості
Кількість пар20
Користувацькі характеристики
- при частоті 1 000 кГц41
- при частоті 4 000 кГц32
Діаметр струмопровідних жил0,40
Маса кабелю112
Мінімальний термін служби20 років
Зовнішній діаметр кабелю11,9
Омическая асиметрія жив у парі5
Робоча ємність при частоті від 055
Радіус вигину≥10 діаметрів кабелю.
Температурний діапазон прокладки і монтажу-10 °C ... +60 °C
Температурний діапазон експлуатації-20 °C ... +60 °C
Електричне опір ізоляції5000
Електричне опір струмопровідної жили постійному струму150
