Кабель вита пара КПВнг-HFЭО-ВП (250) 4*2*0,54 (SF/UTP-cat.6 LSFROH) Одескабель

Кабель вита пара КПВнг-HFЭО-ВП (250) 4*2*0,54 (SF/UTP-cat.6 LSFROH) Одескабель

Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T (до 55 метрів)

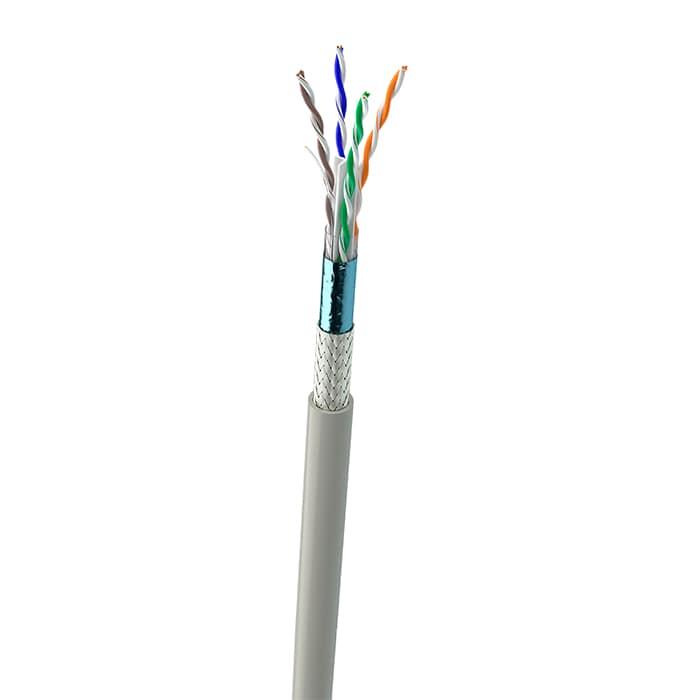

Структура кабелю

• Струмопровідна жила (ТПЖ): мідна відпалений дріт
• Ізоляція: суцільна, ПЕ
• Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
  пара 1: біло-синя/синя
  пара 2: біло-помаранчева/помаранчева
  - пара 3: біло-зелена/зелена
  - пара 4: біло-коричнева/коричнева
• Роздільник пар (кордель): ПЕ або LSFRZH
• Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
• Екран сердечника 1: алюмополімерної стрічка (металом назовні)
• Екран сердечника 2: оплетка з мідної лудженої дроту накладена поверх екрана 1
• Оболонка: LSFRZH

Стандарти/ТУ

• Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-5-1, ТУ У 27.3-05758730-097:2018
• Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
• Пожежна безпека: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2

Основні техніко-експлуатаційні характеристики

• Температурний діапазон:
  - під час монтажу: -10 °C...+60 °C
  - під час експлуатації: -20 °C...+60 °C
• Радіус вигину: ≥ 10 діаметрів кабелю
• Зусилля розтягування: ≤ 85 N

Електричні характеристики при 20 °C

Параметр	Од. зм.	Значення
Робоча ємність, не більше	нФ/км	56
Электрическое сопротивление тпж постоянному току	Ом/км	88
Омическая асимметрия жил в паре, не более	%	2
Электрическое сопротивление изоляции, не менее	ГОм/км	5
Номинальная скорость распространения сигнала	%	68
Модуль волнового сопротивления	Ом
-в диапазоне частот от 1 до 100 МГц		100 +/-15
-в диапазоне частот от 101 до 250 МГц		100 +/-22
Испытательное напряжение постоянным током между жилами, жилами и экраном в течение 2 секунд	кВ	2,5

Характеристики передачи сигнала при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250
Собственное затухание, дБ/100 м, не более	2,1	3,8	6	7,6	8,5	10,7	15,5	19,9	33
NEXТ, дБ, не менее	75,3	66,3	60,3	57,2	55,8	52,9	48,4	45,3	39,3
PS NEXТ, дБ, не менее	72,3	63,3	57,3	54,2	52,8	49,9	45,4	42,3	36,3
ELFEXТ, дБ, не менее	68	56	48	43,9	42	38,1	32,1	28	20
PS ELFEXТ, дБ, не менее	65	53	45	40,9	39	35,1	29,1	25	17
Return Loss, дБ, не менее	20	23	25	25	25	23,6	21,5	20,1	17,3
