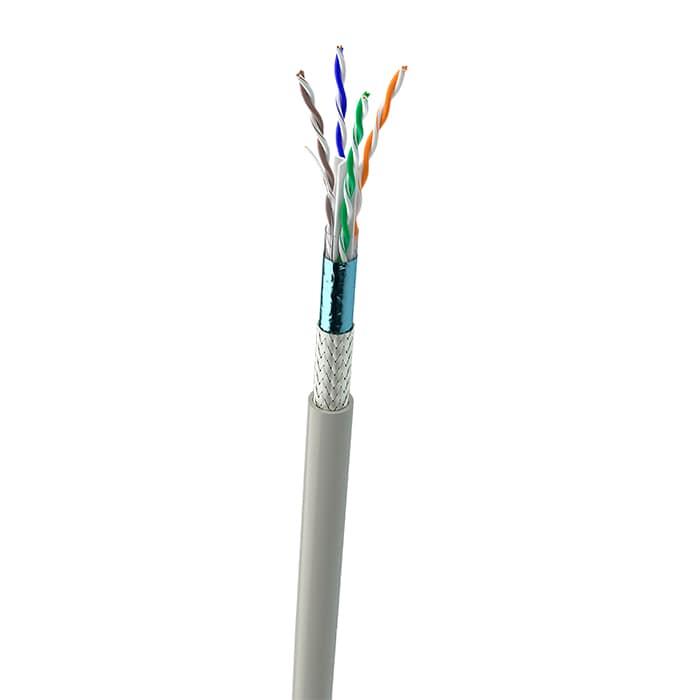

Кабель витая пара КПВонг-HFЭО-ВП (250) 4*2*0,54 (SF/UTP-cat.6 LSOH) Одескабель

Кабель витая пара КПВонг-HFЭО-ВП (250) 4*2*0,54 (SF/UTP-cat.6 LSOH) Одескабель

Применение

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PoE++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T (до 55 метров)

Структура кабеля

• Токопроводящая жила (ТПЖ): медная отожженная проволока
• Изоляция: сплошная, ПЭ
• Пара: два изолированных проводника, скрученных вместе с согласованными шагами и со следующей цветовой идентификацией:
  - пара 1: бело-синяя/синяя
  - пара 2: бело-оранжевая/оранжевая
  - пара 3: бело-зеленая/зеленая
  - пара 4: бело-коричневая/коричневая
• Разделитель пар (кордель): ПЭ или LSFRZH
• Поясная изоляция: пленка ПЭТ-Э, с перекрытием
• Экран сердечника 1: алюмополимерная лента (металлом наружу)
• Экран сердечника 2: оплетка из медной луженой проволоки наложенная поверх экрана 1
• Оболочка: LSZH

Стандарты/ТУ

• Требование к кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-5-1, ТУ У 27.3-05758730-097:2018
• Требование к кабельной проводке: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
• Пожарная безопасность: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2

Основные технико-эксплуатационные характеристики

• Температурный диапазон:
  - во время монтажа: -10 °C...+60 °C
  - во время эксплуатации: -20 °C...+60 °C
• Радиус изгиба: ≥ 10 диаметров кабеля
• Усилие растяжения: ≤ 85 N

Электрические характеристики при 20 °C

Параметр	Ед. изм.	Значение
Рабочая емкость, не более	нФ/км	56
Электрическое сопротивление тпж постоянному току	Ом/км	88
Омическая асимметрия жил в паре, не более	%	2
Электрическое сопротивление изоляции, не менее	ГОм/км	5
Номинальная скорость распространения сигнала	%	68
Модуль волнового сопротивления	Ом
-в диапазоне частот от 1 до 100 МГц		100 +/-15
-в диапазоне частот от 101 до 250 МГц		100 +/-22
Испытательное напряжение постоянным током между жилами, жилами и экраном в течение 2 секунд	кВ	2,5

Характеристики передачи сигнала при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250
Собственное затухание, дБ/100 м, не более	2,1	3,8	6	7,6	8,5	10,7	15,5	19,9	33
NEXТ, дБ, не менее	75,3	66,3	60,3	57,2	55,8	52,9	48,4	45,3	39,3
PS NEXТ, дБ, не менее	72,3	63,3	57,3	54,2	52,8	49,9	45,4	42,3	36,3
ELFEXТ, дБ, не менее	68	56	48	43,9	42	38,1	32,1	28	20
PS ELFEXТ, дБ, не менее	65	53	45	40,9	39	35,1	29,1	25	17
Return Loss, дБ, не менее	20	23	25	25	25	23,6	21,5	20,1	17,3
