Кабель вита пара КПВонг-HFЭО-ВП (250) 4*2*0,57 (SF/UTP-cat.6 LSOH) Одескабель
Застосування
PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T (до 55 метрів)

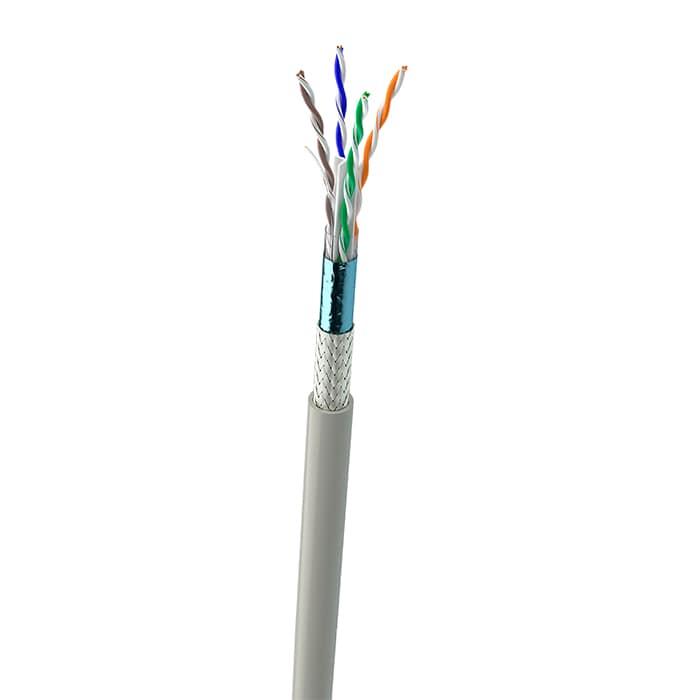

Структура кабелю
- Струмопровідна жила (ТПЖ): мідна відпалений дріт
- Ізоляція: суцільна, ПЕ
- Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
пара 1: біло-синя/синя
пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева - Роздільник пар (кордель): ПЕ або LSFRZH
- Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
- Екран сердечника 1: алюмополімерної стрічка (металом назовні)
- Екран сердечника 2: оплетка з мідної лудженої дроту накладена поверх екрана 1
- Оболонка: LSZH
Стандарти/ТУ
- Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-5-1, ТУ У 27.3-05758730-097:2018
- Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
- Пожежна безпека: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
Основні техніко-експлуатаційні характеристики
- Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -20 °C...+60 °C - Радіус вигину: ≥ 10 діаметрів кабелю
- Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C
Параметр | Од. зм. | Значення |
Робоча ємність, не більше | нФ/км | 56 |
Електричне опір тпж постійному струму | Ом/км | 83 |
Омическая асиметрія жив у парі, не більше | % | 2 |
Електричний опір ізоляції, не менше | ГОм/км | 5 |
Номінальна швидкість поширення сигналу | % | 68 |
Модуль хвильового опору | Ом | |
-в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
-в діапазоні частот від 101 до 250 МГц | 100 +/-22 | |
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 °C
Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 |
Власне загасання, дБ/100 м, не більше | 2,1 | 3,8 | 6 | 7,6 | 8,5 | 10,7 | 15,5 | 19,9 | 33 |
NEXТ, дБ, не менше | 75,3 | 66,3 | 60,3 | 57,2 | 55,8 | 52,9 | 48,4 | 45,3 | 39,3 |
PS NEXТ, дБ, не менше | 72,3 | 63,3 | 57,3 | 54,2 | 52,8 | 49,9 | 45,4 | 42,3 | 36,3 |
ELFEXТ, дБ, не менше | 68 | 56 | 48 | 43,9 | 42 | 38,1 | 32,1 | 28 | 20 |
PS ELFEXТ, дБ, не менше | 65 | 53 | 45 | 40,9 | 39 | 35,1 | 29,1 | 25 | 17 |
Return Loss, дБ, не менше | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 | 17,3 |
