Кабель вита пара КПпВнг-HFО-вторинного поліетилену (500) 4*2*0,56 (S/FTP cat.6А LSFROH) Одескабель

Кабель вита пара КПпВнг-HFО-вторинного поліетилену (500) 4*2*0,56 (S/FTP cat.6А LSFROH) Одескабель

Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T

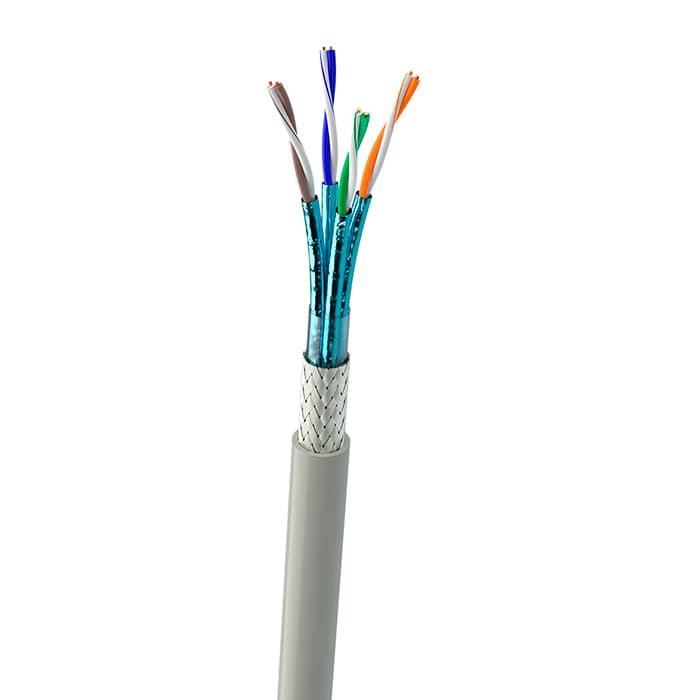

Структура кабелю

• Токопроводящая жила (ТПЖ): медная отожженная проволока
• Изоляция: пленко-пористая, ПЭ
• Пара: два изолированных проводника, скрученных вместе с согласованными шагами и со следующей цветовой идентификацией:
  - пара 1: белая/синяя
  - пара 2: белая/оранжевая
  - пара 3: белая/зеленая
  - пара 4: белая/коричневая
• Экран пары: алюмополимерная лента (металлом наружу)
• Поясная изоляция: пленка ПЭТ-Э, без перекрытия
• Экран сердечника: оплетка из медной луженой проволоки
• Оболочка: LSFRZH, толщина оболочки 0,5 мм, цвет оболочки и текст маркировки по согласованию с потребителем

Стандарты/ТУ

• Требование к кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-10-1, ТУ У 27.3-05758730-097:2018
• Требование к кабельной проводке: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
• Пожарная безопасность: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2

Условия монтажа и эксплуатации

• Температурный диапазон:
  - во время монтажа: -10 °C ... +60 °C,
  - во время эксплуатации: -20 °C ... +60 °C.
• Радиус изгиба: ≥ 10 диаметров кабеля.
• Усилие растяжения: ≤ 85 N.

Электрические характеристики при 20 °C

Параметр	Ед. изм.	Значение
Рабочая емкость, не более	нФ/км	56
Электрическое сопротивление тпж постоянному току, не более	Ом/км	75
Омическая асимметрия жил в паре, не более	%	2
Электрическое сопротивление изоляции, не менее	ГОм/км	5
Номинальная скорость распространения сигнала	%	80
Модуль волнового сопротивления	Ом
-в диапазоне частот от 1 до 100 МГц		100 +/-15
-в диапазоне частот от 101 до 250 МГц		100 +/-22
-в диапазоне частот от 251 до 500 МГц		100 +/-25
Испытательное напряжение постоянным током между жилами, жилами и экраном в течение 2 секунд	кВ	2,5

Характеристики передачи сигнала при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250	500
Собственное затухание, дБ/100 м, не более	2,1	3,8	5,9	7,5	8,4	10,5	15	19,1	31,1	45,3
NEXТ, дБ, не менее	75,3	66,3	60,3	57,2	55,8	52,9	48,4	45,3	39,3	34,8
PS NEXТ, дБ, не менее	72,3	63,3	57,3	54,2	52,8	49,9	45,4	42,3	36,3	31,8
ELFEXТ, дБ, не менее	68	56	48	43,9	42	38,1	32,1	28	20	14
PS ELFEXТ, дБ, не менше	65	53	45	40,9	39	35,1	29,1	25	17	11
