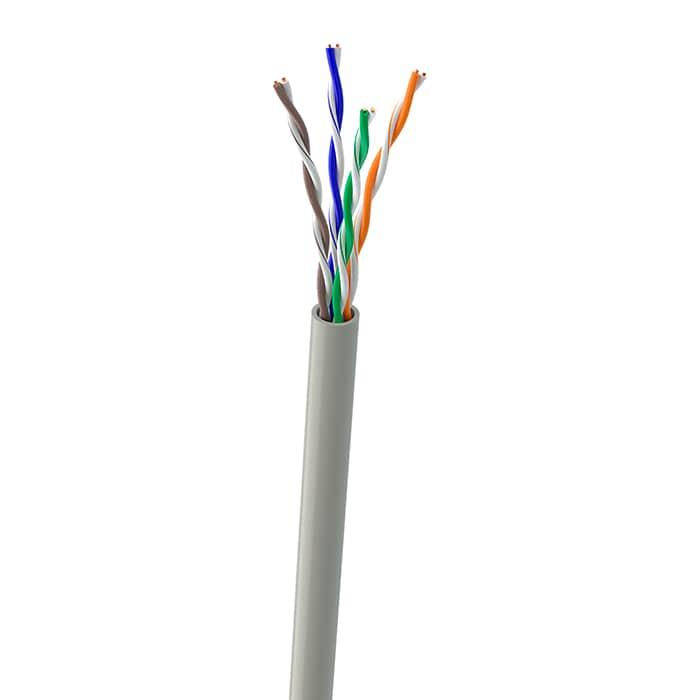

Кабель витая пара КПВнг-HF-ВП (350) 4*2*0,51 (U/UTP-cat.5E LSFROH) Одескабель

Кабель витая пара КПВнг-HF-ВП (350) 4*2*0,51 (U/UTP-cat.5E LSFROH) Одескабель

Применение

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PoE++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T (до 55 метров)

Структура кабеля

• Струмопровідна жила (ТПЖ): мідна відпалений дріт
• Ізоляція: суцільна, ПЕ
• Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
  пара 1: біло-синя/синя
  пара 2: біло-помаранчева/помаранчева
  - пара 3: біло-зелена/зелена
  - пара 4: біло-коричнева/коричнева
• Оболонка: LSFRZH

Стандарти/ТУ

• Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018
• Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
• Пожарная безопасность: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2

Основные технико-эксплуатационные характеристики

• Температурный диапазон:
  - во время монтажа: -10 °C...+60 °C
  - во время эксплуатации: -20 °C...+60 °C
• Радиус изгиба: ≥ 8 диаметров кабеля
• Усилие растяжения: ≤ 85 N

Электрические характеристики при 20 °C

Параметр	Ед. изм.	Значение
Рабочая емкость, не более	нФ/км	56
Электрическое сопротивление тпж постоянному току	Ом/км	92
Омическая асимметрия жил в паре, не более	%	2
Электрическое сопротивление изоляции, не менее	ГОм/км	5
Номінальна швидкість поширення сигналу	%	68
Модуль хвильового опору	Ом	100 +/-15
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд	кВ	2,5

Характеристики передачі сигналу при 20 °C

Частота, МГц	1	4	10	16	20	31,25	62,5	100
Власне загасання:	2,1	4,1	6,5	8,3	9,3	11,7	17	22
NEXТ, дБ, не менше	65,3	56,3	50,3	47,2	45,8	42,9	38,4	35,3
PS NEXТ, дБ, не менше	62,3	53,3	47,3	44,2	42,8	39,9	35,4	32,3
ELFEXТ, дБ, не менше	64	52	44	39,9	38	34,1	28,1	24
PS ELFEXТ, дБ, не менше	61	49	41	36,9	35	31,1	25,1	21
Return Loss, дБ, не менше	20	23	25	25	25	23,6	21,5	20,1
