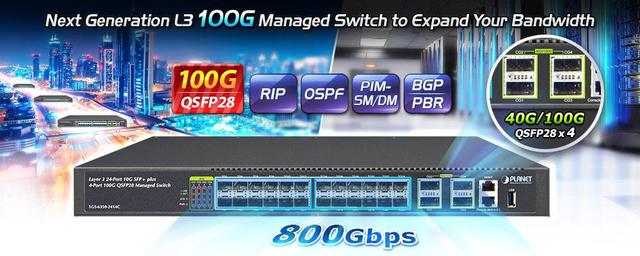

Керований 24-портовий комутатор 10G SFP + + 4-портовий 100G QSFP28 Layer 3

Потужне рішення 100 Гбіт / с для всіх мереж великої дальності

PLANET XGS-6350-24X4C - це високопродуктивний керований комутатор рівня 3, який відповідає вимогам нового покоління до мереж Metro, Data Center, Campus і Enterprise. Він має 24 оптоволоконних інтерфейсу 10G SFP + і 4 40G / 100GbE QSFP28 з високою щільністю розміщення, які поставляються в міцному корпусі висотою 1RU.



XGS-6350-24X4C поставляється з повною керованої функцією рівня 3 з комплексними протоколами і додатками для полегшення швидкого розгортання і управління послугами як в традиційних мережах L2, так і в мережах L3. Завдяки підтримці розширених функцій, включаючи RIP, OSPF, BGP, PIM-DM / SM і т. Д., Цей комутатор ідеально підходить для традиційного або повністю виртуализированного центру обробки даних.



Адміністратор може гнучко вибирати відповідні трансивери в залежності від дальності передачі або необхідної швидкості передачі, ефективно розширюючи мережу 1G / 10G / 40G / 100G. Крім того, з комутаційною здатністю 800 Гбіт / с XGS-6350-24X4C може обробляти надзвичайно великі обсяги даних в захищеному топології з підключенням до магістральних чи високопродуктивних серверів, де використовуються програми для потокової передачі аудіо, відео та багатоадресної передачі.

Конструкція экстрактивного джерела живлення для підвищення гнучкості

XGS-6350-24X4C оснащений одним витягувати блоком живлення 100 ~ 240 В змінного струму, тому користувачі можуть легко замінити джерело живлення. Крім того, XGS-6350-24X4C резервує ще один слот резервного живлення на задній панелі, і користувачі можуть додати другий джерело живлення змінного або постійного струму до встановлення резервного джерела живлення. Живлення змінного або постійного струму не є обов'язковим. Резервна система живлення спеціально розроблена для задоволення вимог високотехнологічних об'єктів, які потребують максимальної надійності живлення.

Підтримка маршрутизації рівня 3

XGS-6350-24X4C дозволяє адміністратору зручно підвищувати ефективність мережі, налаштовуючи статичну маршрутизацію рівня 3 вручну, автоматично змінюючи RIP (протокол інформації про маршрутизації) або OSPF (спочатку відкрийте найкоротший шлях). RIP може використовувати лічильник переходів в якості метрики маршрутизації і запобігати петлі маршрутизації, встановлюючи обмеження на кількість дозволених переходів на шляху від джерела до пункту призначення. OSPF - це протокол внутрішньої динамічної маршрутизації для автономної системи на основі стану каналу. Протокол створює базу даних станів каналів шляхом обміну станами каналів між комутаторами рівня 3, а потім використовує алгоритм Shortest Path First для створення таблиці маршрутів на основі цієї бази даних.



Висока продуктивність

XGS-6350-24X4C може похвалитися високопродуктивної архітектурою комутатора, яка здатна забезпечити неблокирующую пропускну здатність комутатора і пропускну здатність на швидкості передачі до 800 Гбіт / с, що значно спрощує завдання оновлення локальної мережі для задоволення зростаючих вимог до пропускної здатності.

Підтримка IPv6

XGS-6350-24X4C забезпечує управління IPv6 і функції безпеки корпоративного рівня, такі як SSH, ACL, WRR (Weighted Round Robin) і аутентифікації RADIUS. Таким чином, XGS-6350-24X4C допомагає підприємствам вступити в еру IPv6 з мінімальними вкладеннями. Крім того, вам не потрібно замінювати мережеве обладнання при побудові граничної мережі IPv6 FTTx.



Чудовий і безпечний контроль трафіку

XGS-6350-24X4C оснащений потужними функціями управління трафіком і WRR для покращення послуг, пропонованих телекомунікаційними компаніями і підприємствами. Функціональні можливості WRR включають класифікатори трафіку рівня 4 на швидкості провідної мережі та обмеження смуги пропускання, які особливо корисні для багатокористувацьких одиниць, багатопрофільних одиниць, телекомунікаційних компаній або додатків мережевих послуг.



Потужна безпека

Підтримувані політики ACL можуть класифікувати трафік по IP-адресами джерела / призначення, MAC-адрес джерела / призначення, IP-протокол, TCP / UDP, пріоритету IP, тимчасовим діапазонах і ToS. Більш того, для пересилання трафіку можуть застосовуватися різні політики. XGS-6350-24X4C також забезпечує аутентифікацію доступу на основі портів IEEE 802.1 x, яку можна розгорнути за допомогою RADIUS, для забезпечення безпеки на рівні порту і блокування нелегальних користувачів. Таким чином, XGS-6350-24X4C дозволяє підприємствам і університетських містечках повною мірою використовувати обмежені ресурси і гарантує кращу продуктивність при передачі даних по VoIP і відеоконференцзв'язку.



Надійні функції рівня 2

XGS-6350-24X4C можна запрограмувати для виконання основних функцій управління комутатором, таких як настройка швидкості порту, агрегація портів, VLAN, протокол сполучного дерева, WRR, управління смугою пропускання і відстеження IGMP. Він також підтримує VLAN з тегами 802.1 Q, Q-in-Q, голосову VLAN і протокол GVRP. Крім того, кількість інтерфейсів VLAN становить 1 КБ, а кількість ідентифікаторів VLAN - 4 КБ. Підтримуючи агрегацію портів, XGS-6350-24X4C дозволяє працювати з високошвидкісної магістралі в поєднанні з декількома портами. Він дозволяє використовувати до 32 груп для транкинга з максимум 8 портами для кожної групи.



Ефективне і безпечне управління

Для ефективного управління керований 100-гігабітний комутатор XGS-6350-24X4C оснащений консоллю, веб-інтерфейсами і інтерфейсами управління SNMP. Завдяки вбудованому веб-інтерфейсу управління XGS-6350-24X4C пропонує просте у використанні, незалежне від платформи засіб управління і настройки. XGS-6350-24X4C підтримує стандартний простий протокол мережевого управління (SNMP) і може управлятися за допомогою будь-якого стандартного програмного забезпечення для управління. Щоб скоротити час вивчення продукту, XGS-6350-24X4C пропонує команди, подібні Cisco, через Telnet або консольний порт. Більш того, XGS-6350-24X4C пропонує безпечне віддалене управління, підтримуючи SSH і SSL-з'єднання, яке зашифровує вміст пакету в кожному сеансі.



Гнучкість і розширене рішення

XGS-6350-24X4C надає двадцять чотири інтерфейсу SFP + 10 Гбіт / с і чотири оптоволоконних інтерфейсу QSFP28 100 Гбіт / с. Кожен з слотів SFP + підтримує Dual Speed, 10GBASE-SR / LR або 1000BASE-SX / LX, а кожен з слотів QSFP28 підтримує власні режими 100 Gigabit Ethernet, 40G і 4 x 10 Gigabit Ethernet. Таким чином, адміністратор може гнучко вибирати відповідний приймач SFP у відповідності не тільки з дальністю передачі, але і з необхідною швидкістю передачі. Відстань може бути збільшена до 550 метрів до 2 км (багатомодове волокно) або до 10/20/30/40/50/70/120 км (одномодовое волокно або волокно WDM). Вони добре підходять для додатків в корпоративних центрах обробки даних і розподільних мережах.



Ключові особливості:

Фізичні порти

• 24 слоти 10GBASE-SR / LR SFP +, сумісні з 1000BASE-SX / LX / BX SFP
• 4 слота QSFP28, кожен з яких підтримує режими 100 Gigabit Ethernet, 40G і 4 x 10 Gigabit Ethernet
• Консольний інтерфейс RJ45 - DB9 для базового управління і налаштування комутатора



Можливості IP-маршрутизації

• Підтримує до 128 статичних маршрутів і підсумовування маршрутів
• Підтримує протокол динамічної маршрутизації: RIP і OSPF



Особливості рівня 2

• Виявлення Auto-MDI / MDI-X на кожному порту RJ45
• Запобігає втраті пакетів, контроль потоку
  • Управління потоком кадрів паузи IEEE 802.3 x в повнодуплексному режимі
  • Контроль протитиску в напівдуплексному режимі
• Високопродуктивна архітектура з проміжним зберіганням, контроль широкомовного шторму, виявлення петлі порту
• Таблиця MAC-адрес 32KC, автоматичне вивчення адрес джерела і старіння
• Підтримує VLAN
  • VLAN на основі тегів IEEE 802.1 Q
  • GVRP для динамічного управління VLAN
  • До 4094 активних VLAN
  • Provider Bridging (VLAN Q-in-Q, IEEE 802.1 ad) підтримується
  • Підтримка Private VLAN Edge (PVE)
  • Протокол GVRP для Management VLAN
  • VLAN на основі протоколу
  • VLAN на основі MAC
• Підтримує агрегування посилань
  • Максимум 32 групи сполучних ліній, до 8 портів на групу з'єднувальних ліній
  • IEEE 802.3 ad LACP (протокол управління агрегацією каналів)
  • Ethernet-канал Cisco (статичний транк)
• Підтримує протокол сполучного дерева
  • STP, IEEE 802.1 D (класичний протокол сполучного дерева)
  • RSTP, IEEE 802.1 w (протокол швидкого сполучного дерева)
  • MSTP, IEEE 802.1 s (протокол множинного сполучного дерева, сполучна дерево по VLAN)
  • BPDU і коренева захист
• Віддзеркалення портів для відстеження вхідного або вихідного трафіку на певному порту (багато до багатьох)
• Забезпечує дзеркало порту (багато-до-1)



Якість обслуговування

• 8 пріоритетних черг на всіх портах комутатора
• Підтримує політики CoS зі строгим пріоритетом і WRR (Weighted Round Robin)
• Класифікація трафіку
  • IEEE 802.1 p CoS / ToS
  • IPv4 / IPv6 DSCP
  • WRR на основі портів
• Строгий пріоритет і політики WRR CoS



Багатоадресна розсилка

• Підтримує IPv4 IGMP snooping v1, v2 і v3; і відстеження IPv6 MLD v1 і v2
• Режим запиту підтримує
• Підтримує регістр Multicast VLAN (MVR)



Безпека

• Аутентифікація доступу до мережі на основі портів IEEE 802.1 x
• Аутентифікація доступу до мережі на основі MAC
• Вбудований клієнт RADIUS для взаємодії з серверами RADIUS для IPv4 та IPv6
• TACACS + авторизація користувачів при вході в систему
• Список управління доступом на основі IP (ACL)
• Список управління доступом на основі MAC
• Підтримує відстеження DHCP
• Підтримує перевірку ARP
• IP Source Guard запобігає атаки з підміною IP-адреси
• Динамічна перевірка ARP відхиляє пакети ARP з неприпустимим MAC-адресою для прив'язки IP-адреси



Управління

• IP-адресу управління для IPv4 та IPv6
• Інтерфейс керування комутатором
  • Консоль / інтерфейс командного рядка Telnet
  • Управління веб-комутатором
  • Управління комутаторами SNMP v1, v2c і v3
  • Безпечний доступ SSH / SSL
• BOOTP і DHCP для призначення IP-адрес
• Вивантаження / завантаження прошивки через TFTP або HTTP протокол IPv4 та IPv6
• SNTP (простий протокол мережевого часу) для IPv4 та IPv6
• Контроль рівнів привілеїв користувачів
• Сервер системного журналу для IPv4 та IPv6
• Чотири групи RMON 1, 2, 3, 9 (історія, статистика, сигнали тривоги і події)
• Підтримує ping, функцію трасування маршруту для IPv4 та IPv6
