QSFP28 100GBASE-LR4 100G 1310nm 2SM LC 25km DDM Alistar

Модуль QSFP28 100GBASE-LR4 100G 1310nm 2SM LC 25km DDM  Alistar

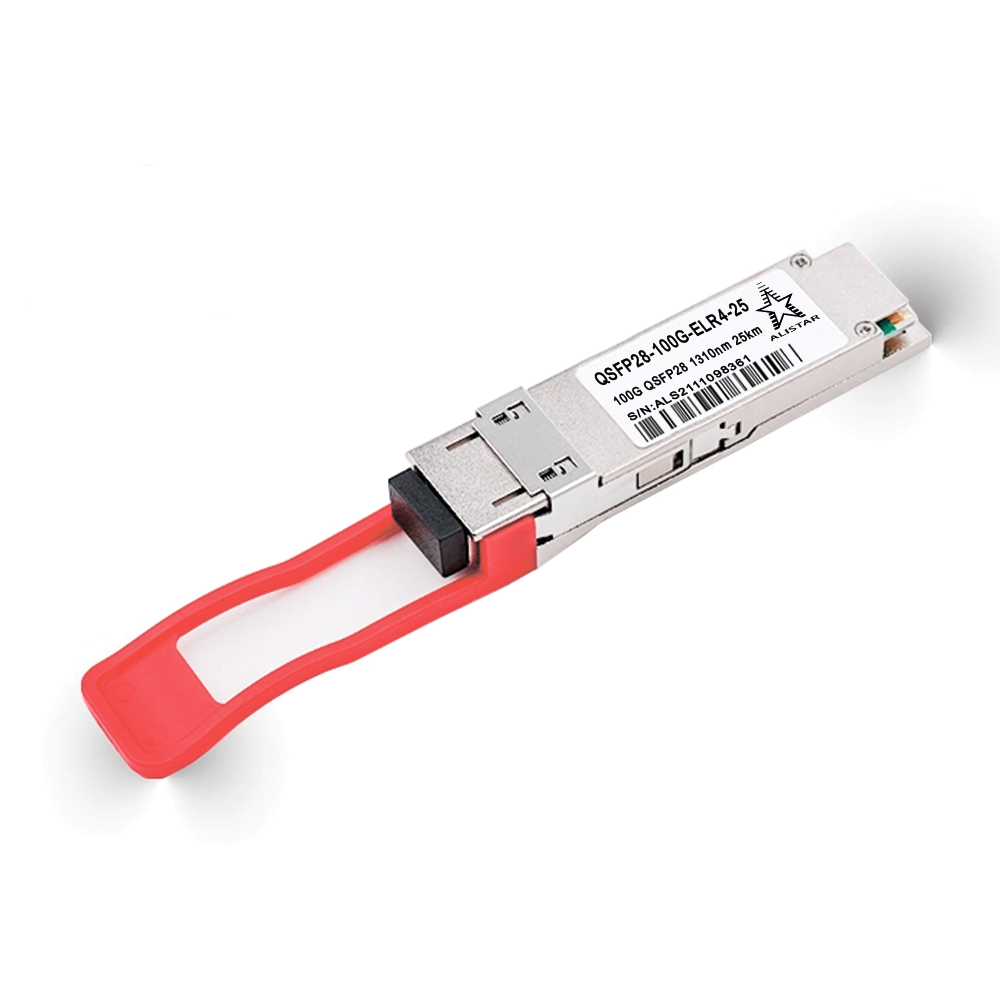

QSFP28-100G-ELR4-25 - це модуль приймача 103/112 Gbps, призначений для додатків оптичного зв'язку, сумісний зі стандартом 100GBASE-LR4 стандарту IEEE P802.3ba та OUT-4.
Модуль перетворює 4 вхідні канали електричних даних 25/28 Gbps на 4 канали оптичних сигналів LAN WDM, а потім мультиплексує їх в один канал для оптичної передачі 103/112 Gbps.
У зворотному напрямку на стороні приймача модуль демультиплексує оптичний вхід 103/112 Gbps в 4 канали оптичних сигналів LAN WDM, а потім перетворює їх на 4 вихідні канали електричних даних.
Центральні довжини хвиль 4 каналів LAN WDM становлять 1295,56, 1300,05, 1304,58 і 1309,14 нм як елементи сітки довжин хвиль LAN WDM, визначеної IEEE 802.3ba.

Високопродуктивні передавачі LAN WDM EA-DFB, що охолоджуються, і високочутливі PIN-приймачі забезпечують чудову продуктивність для додатків 100G на каналах до 10 км і відповідають вимогам оптичного інтерфейсу IEEE802.3ba, пункт 88, 140GBA-SE.
Продукт розроблений з форм-фактором, оптичним/електричним з'єднанням та цифровим діагностичним інтерфейсом відповідно до угоди QSFP+ Multi-Source Agreement (MSA)

Підтримує можливість гарячої заміни, сумісний із усім обладнанням, що має слоти QSFP+. У комутаторі може бути замінений або доданий без зупинки роботи всієї мережі. Реалізовано підтримку інтерфейсу цифрової діагностики та моніторингу (DDM – Digital Diagnostic monitoring).
DDMI забезпечує моніторинг:
- Температури
- напруги живлення
- Відхилення струму лазера
- Випромінюваної оптичної потужності
- Оптичної потужності, що приймається

Особливості:

- Форм-фактор QSFP28 з можливістю гарячої заміни
- Висока пропускна здатність каналу: 100Gbps на приймач
- швидкість передачі даних до 25,7Gbps на канал
- Сумісність зі стандартом IEEE P802.3ba та OUT-4
- відстань передачі до 25 км
- Duplex LC роз'єм для оптичного підключення
- Підтримує цифровий діагностичний моніторинг (DDM/DOM)
- Металевий корпус сприяє більш низькому рівню електромагнітних перешкод
- Замикаючий механізм на основі язичка (MSA Compliant Purple color)
- Діапазон робочих температур 0°C–70°C
- Харчування 3.3В, максимум 300мА
- Розсіювана потужність < 3,5W
- Відносна вологість 5%-85%

Рекомендації до застосування:
Базовий QSFP оптичний модуль дозволяє використовувати швидкість передачі від 100Gbps і більше.
Він ідеально підходить для великих центрів обробки даних та обчислювальних мереж високої продуктивності, де необхідно звести до мінімуму затримку трафіку та забезпечити високу пропускну спроможність.
Наші приймачі працюють так само, як і оригінальні приймачі QSFP+ Cisco®, і на 100% сумісні з приймачами інших OEM та сторонніх виробників.

Специфікація:
