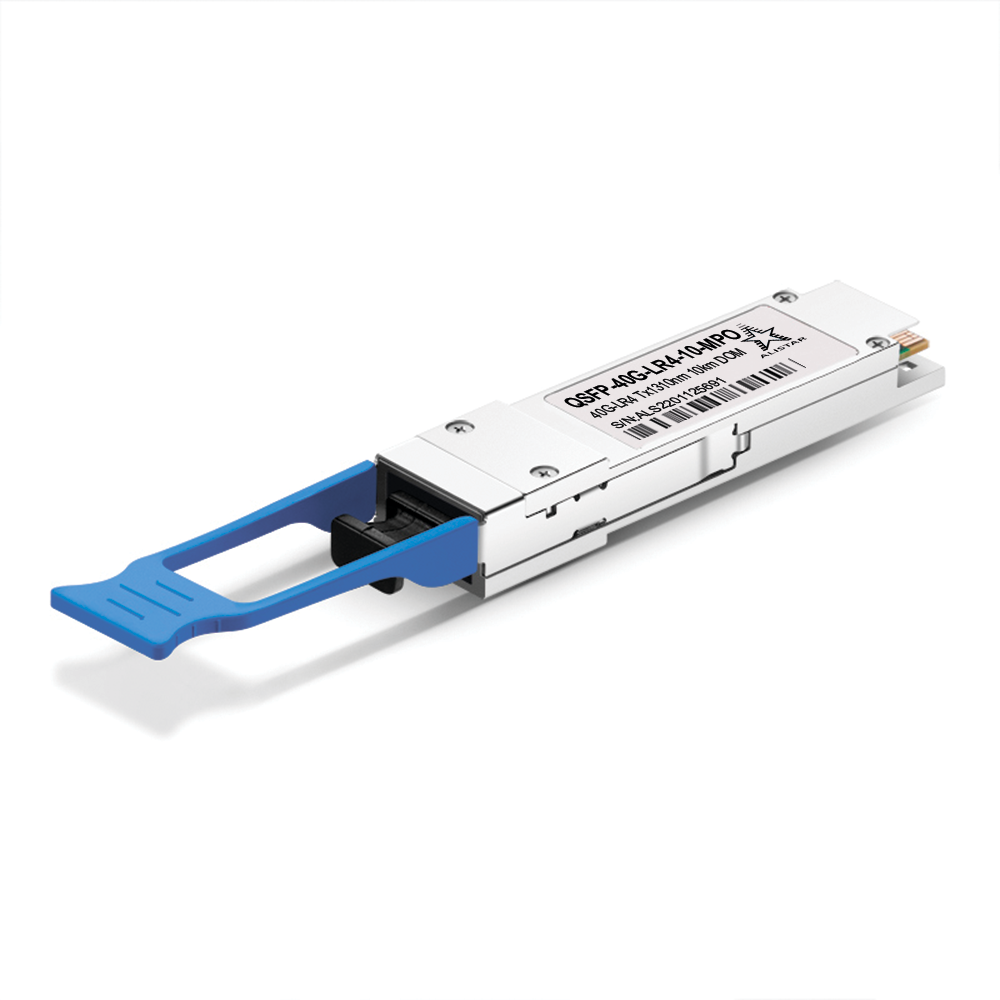

Модуль QSFP+ 4x10GBASE-LR 1310nm 10km MTP/MPO DOM  Alistar

Модуль QSFP-40G-LR4-10-MPO призначений для використання в мережах Ethernet 40GBASE з пропускною спроможністю до 10 км по одномодовому волокну (SMF) з довжиною хвилі 1310nm через роз'єм MTP/MPO-12. Цей трансивер сумісний з QSFP+ MSA. Цифрові функції діагностики також доступні через інтерфейс I2C, як зазначено в стандарті QSFP+ MSA, що дає змогу отримати доступ до робочих параметрів у режимі реального часу. Завдяки цим особливостям цей простий у встановленні трансивер із можливістю гарячої заміни підходить для використання в різних застосунках, як-от центри оброблення даних, високопродуктивні обчислювальні мережі, корпоративні застосунки рівня ядра та розподілу.

Примітка: Якщо цей трансивер необхідно використовувати для поділу одного сигналу 40G на 4x сигналу 10G, необхідно, щоб інтерфейс пристрою підтримував функцію поділу.

Приймач QSFP-40G-LR4-10-MPO перетворює 4 вхідні канали електричних даних 10,3125 Гбіт/с в 4 оптичних сигналу CWDM і мультиплексує їх в один канал для оптичної передачі 40 Гбіт/с.
На стороні приймача приймач оптично демультиплексує вхідний сигнал 40 Гбіт/с сигнали 4 каналів CWDM і перетворює їх у вихідні електричні дані 4 каналів.
Центральні довжини хвиль 4 каналів CWDM становлять 1271, 1291, 1311 та 1331nm.
Продукт розроблений з форм-фактором, оптичним/електричним з'єднанням та цифровим діагностичним інтерфейсом відповідно до угоди QSFP+ Multi-Source Agreement (MSA).

Підтримує можливість гарячої заміни, сумісний із усім обладнанням, що має слоти QSFP+. У комутаторі може бути замінений або доданий без зупинки роботи всієї мережі. Реалізовано підтримку інтерфейсу цифрової діагностики та моніторингу (DDM – Digital Diagnostic monitoring).
DDMI забезпечує моніторинг:
- Температури
- напруги живлення
- Відхилення струму лазера
- Випромінюваної оптичної потужності
- Оптичної потужності, що приймається

Особливості:

- Форм-фактор QSFP28 з можливістю гарячої заміни
- Висока пропускна здатність каналу: 40Gbps на приймач
- швидкість передачі даних до 10Gbps на канал
- Сумісність зі стандартом IEEE 802.3ba 40GBASE-LR4 и OTU3 C4S1-2D1
- Відстань передачі до 10 км по одномодовому волокну
- MTP/MPO-12 Male роз'єм для оптичного підключення
- Підтримує цифровий діагностичний моніторинг (DDM/DOM)
- Металевий корпус сприяє більш низькому рівню електромагнітних перешкод
- Замикаючий механізм на основі язичка (MSA Compliant Purple color)
- Діапазон робочих температур 0°C–70°C
- Харчування 3.3В, максимум 300мА
- Розсіювана потужність < 3,5W
- Відносна вологість 5%-85%

Рекомендації до застосування:
Базовий QSFP оптичний модуль дозволяє використовувати швидкість передачі від 40Gbps і більше.
Цей модуль підходить для великих центрів обробки даних та обчислювальних мереж високої продуктивності, де необхідно звести до мінімуму затримку трафіку та забезпечити високу пропускну здатність.
Це ідеальний еквівалент оптичних модулів таких виробників як Cisco, Extreme, HP за набагато нижчою ціною, що забезпечує надійне сумісне оптичне рішення 40G QSFP+ для системних інтеграторів, дистриб'юторів та кінцевих користувачів у інфраструктурі центру обробки даних.

Специфікація:
