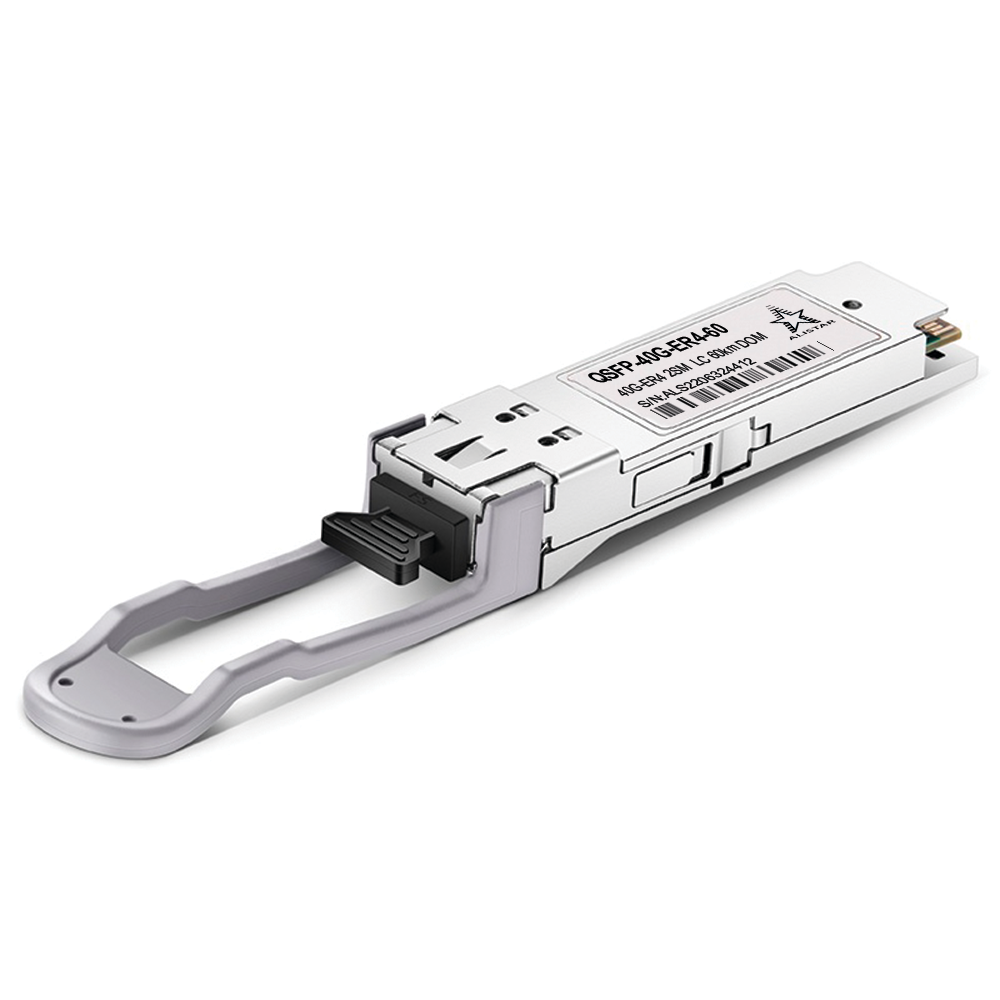

QSFP 40G ER4 2SM LC 60km DOM Alistar

Модуль QSFP 40G ER4 2SM LC 60km DOM Alistar

Модуль QSFP-40G-ER4-60 призначений для використання в 40GBASE Ethernet з пропускною здатністю до 60 км по одномодовому оптоволокну (SMF) з довжиною хвилі 1310 нм через дуплексні роз'єми LC.
Цей трансівер відповідає стандартам QSFP+ MSA, IEEE 802.3bm 40GBASE-ER4 та OTU3.
Функції цифрової діагностики також доступні через інтерфейс I2C, як зазначено в QSFP+ MSA, щоб забезпечити доступ до робочих параметрів у реальному часі. Завдяки цим функціям цей простий в установці приймач з можливістю гарячої заміни підходить для використання в різних програмах, таких як центри обробки даних, високопродуктивні обчислювальні мережі, корпоративні ядра та програми рівня розподілу.

Приймач 40GBASE-ER4 QSFP+ перетворює 4 вхідні канали електричних даних 10,3125 Гбіт/с в 4 оптичних сигналу CWDM і мультиплексує їх в один канал для оптичної передачі 40 Гбіт/с.
На стороні приймача приймач оптично демультиплексує вхідний сигнал 40 Гбіт/с сигнали 4 каналів CWDM і перетворює їх у вихідні електричні дані 4 каналів.
Центральні довжини хвиль 4 каналів CWDM становлять 1271, 1291, 1311 та 1331nm.
Продукт розроблений з форм-фактором, оптичним/електричним з'єднанням та цифровим діагностичним інтерфейсом відповідно до угоди QSFP+ Multi-Source Agreement (MSA).

Підтримує можливість гарячої заміни, сумісний із усім обладнанням, що має слоти QSFP+. У комутаторі може бути замінений або доданий без зупинки роботи всієї мережі. Реалізовано підтримку інтерфейсу цифрової діагностики та моніторингу (DDM – Digital Diagnostic monitoring).
DDMI забезпечує моніторинг:
- Температури
- напруги живлення
- Відхилення струму лазера
- Випромінюваної оптичної потужності
- Оптичної потужності, що приймається

Особливості:

- Форм-фактор QSFP28 з можливістю гарячої заміни
- Висока пропускна здатність каналу: 40Gbps на приймач
- швидкість передачі даних до 10Gbps на канал
- Сумісність зі стандартом IEEE 802.3bm 40GBASE-ER4 та OTU3
- Відстань передачі до 60 км по одномодовому волокну
- Duplex LC роз'єм для оптичного підключення
- Підтримує цифровий діагностичний моніторинг (DDM/DOM)
- Металевий корпус сприяє більш низькому рівню електромагнітних перешкод
- Замикаючий механізм на основі язичка (MSA Compliant Purple color)
- Діапазон робочих температур 0°C–70°C
- Харчування 3.3В, максимум 300мА
- Розсіювана потужність < 3,5W
- Відносна вологість 5%-85%

Рекомендації до застосування:
Базовий QSFP оптичний модуль дозволяє використовувати швидкість передачі від 40Gbps і більше.
Цей модуль підходить для великих центрів обробки даних та обчислювальних мереж високої продуктивності, де необхідно звести до мінімуму затримку трафіку та забезпечити високу пропускну здатність.
Це ідеальний еквівалент оптичних модулів таких виробників як Cisco, Extreme, HP за набагато нижчою ціною, що забезпечує надійне сумісне оптичне рішення 40G QSFP+ для системних інтеграторів, дистриб'юторів та кінцевих користувачів у інфраструктурі центру обробки даних.

Специфікація:
